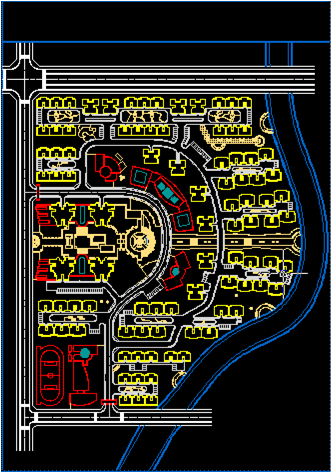

啟動AutoCAD軟件，打開合肥金水花園總平面圖進行觀察，并將圖紙整理為整體框架層和文字說明層兩層。把不需要的綠化和鋪裝等進行刪除。如圖01～圖03所示。





圖　01




圖　02　
　　　　　　　　　


圖　03



接下來我們分析在AutoCAD中對圖紙整理的過程。

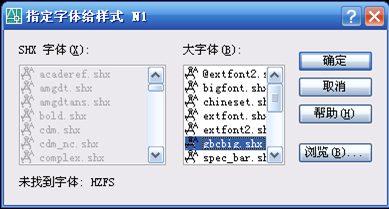

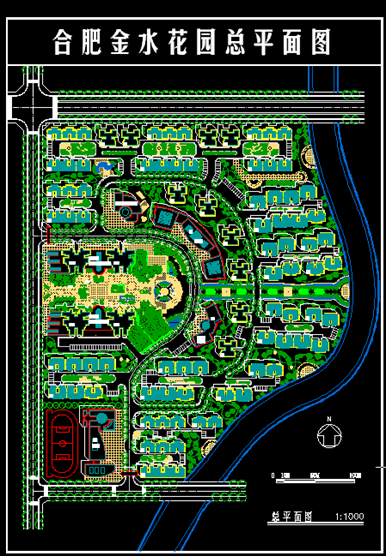

一、打開合肥金水花園總平面圖，注意在打開時通常我們指定字體樣式為gbcbig.shx，可以正確顯示大部分常用字體。如圖04～圖05所示。




圖　04




圖　05

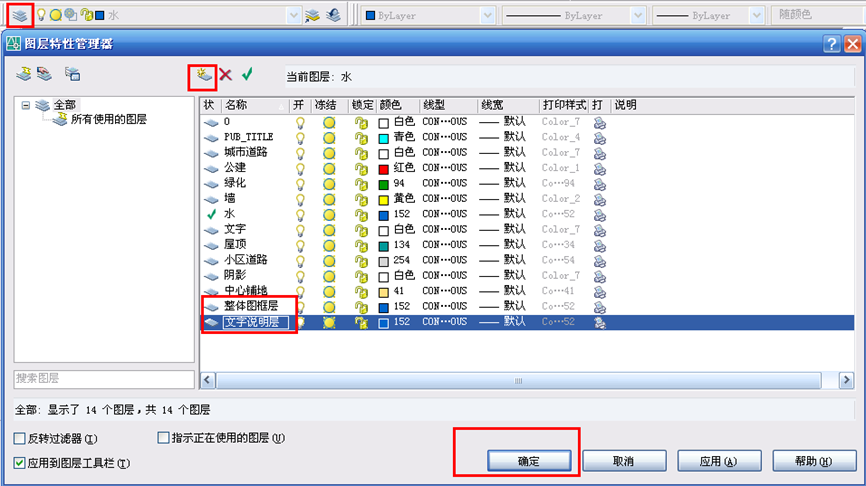

二、打開圖層特性管理器新建整體圖框?qū)雍臀淖终f明層以便于文件管理。如圖06所示。




圖　06

三、接下來我們要把圖紙中我們不需要的部分刪除，如綠化、鋪裝、屋頂?shù)扔绊懳覀兒笃谔钌�的圖塊都需刪除。我們可以每次只顯示一個圖層來進行刪除，這樣就不會對其他圖層有影響，并且方便觀察。如圖07所示。




圖　07

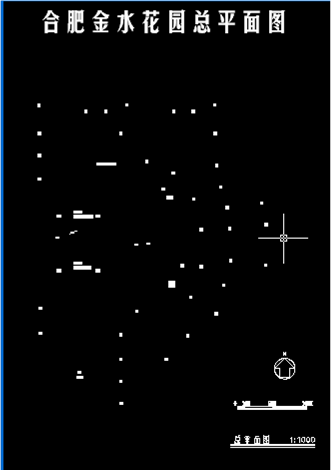

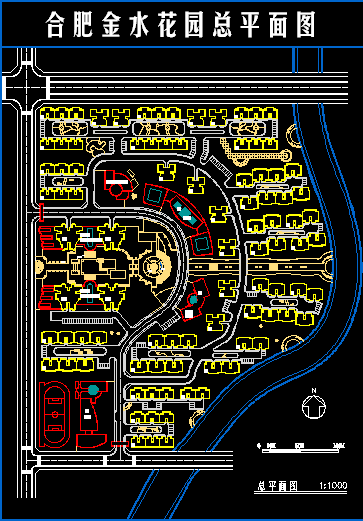

四、通過上述方法將多余的圖塊都刪除后，我們的圖紙就基本整理好了，如圖08所示。接下來將剩下的圖塊通過選擇并分別放置到整體圖框?qū)雍臀淖终f明層。如圖08～圖10所示。




圖　08



 圖　09



圖　10
