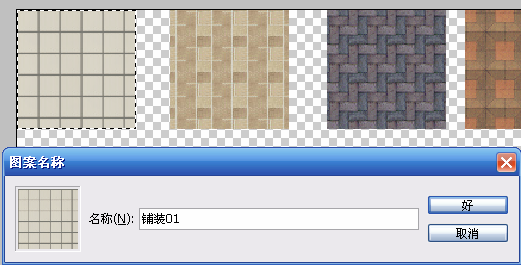

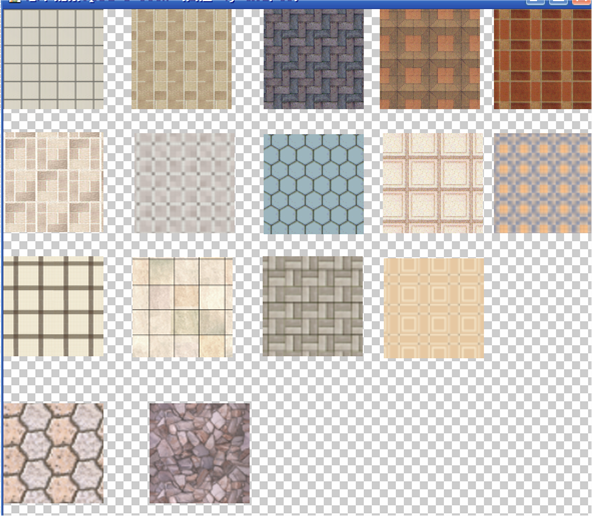

一、鋪裝在添加前先要將一些鋪裝的素材定義為圖案以便于后面的操作，使用矩形選框工具（M）框選其中一個素材，再通過“編輯”——“定義圖案”的命令來完成圖案的定義。通過上述方法大家可以多定義一些鋪裝的素材以備后用。結果和具體參數如圖01～圖02所示。

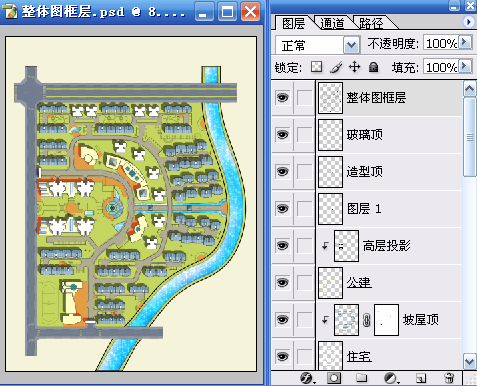

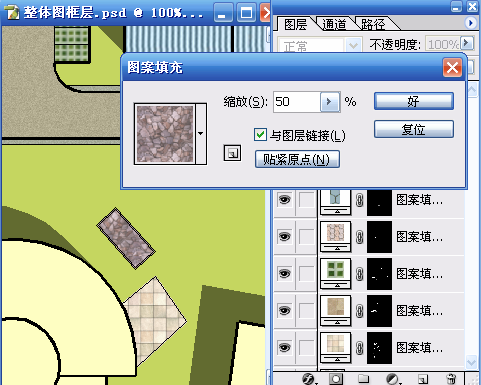

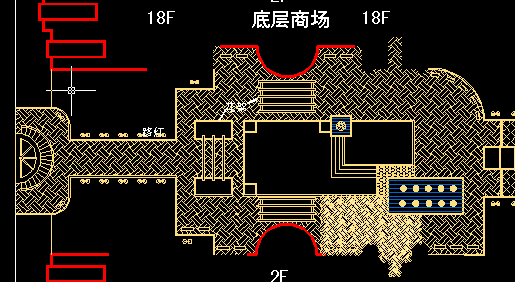

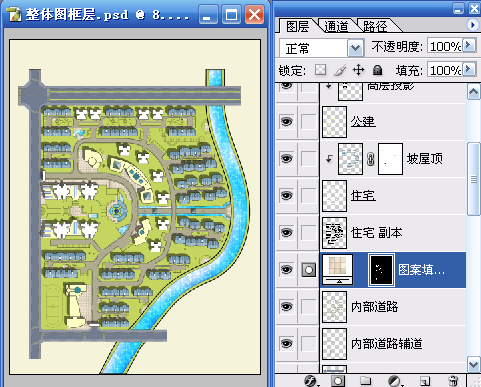

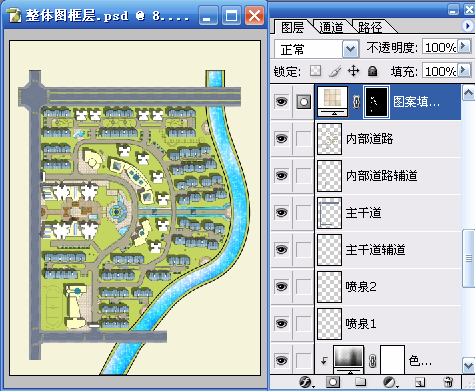

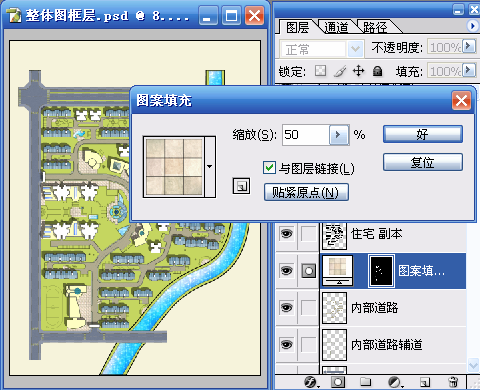

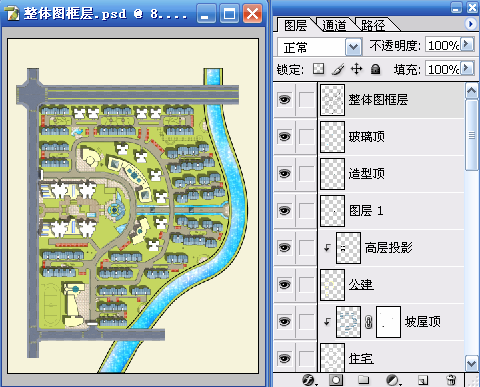

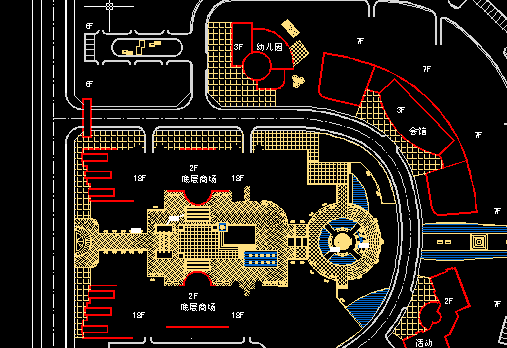

二、使用魔棒工具（W）配合“Shift”鍵在“整體圖框?qū)?rdquo;中將圖紙顯示的其中一種有相同的鋪裝類型的區域加選在一起，再利用快速蒙版（Q）的臨時用紅色著色功能進行檢查，檢查無誤后再次按（Q）鍵退出快速蒙版，接下來通過“圖層”——“新填充圖層”——“圖案”命令來添加“圖案填充”。選擇合適的圖案進行填充。結果和具體參數如圖03～圖07所示。

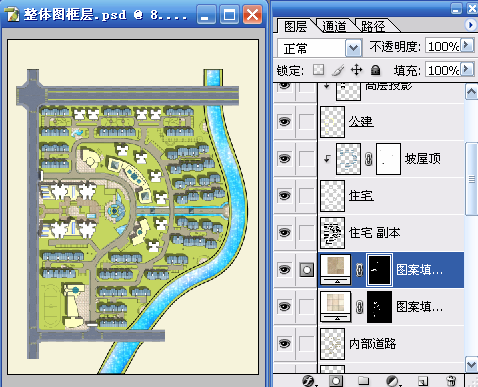

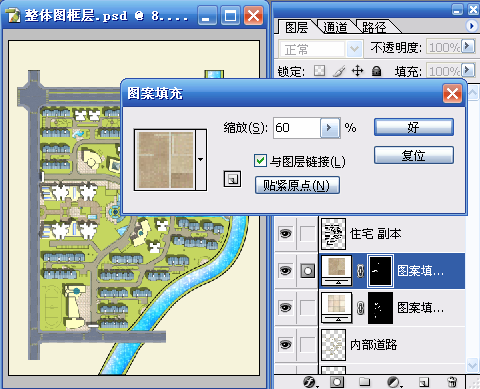

三、使用魔棒工具（W）配合“Shift”鍵在“整體圖框?qū)?rdquo;中將圖紙顯示的另外一種有相同的鋪裝類型的區域加選在一起，再利用快速蒙版（Q）的臨時用紅色著色功能進行檢查，檢查無誤后再次按（Q）鍵退出快速蒙版，接下來通過“圖層”——“新填充圖層”——“圖案”來添加“圖案填充”。選擇合適的圖案進行填充。結果和具體參數如圖08～圖12所示。





圖　08





圖　09



圖　10



圖　11



圖　12

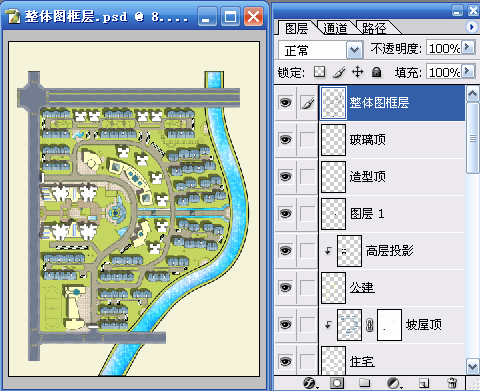

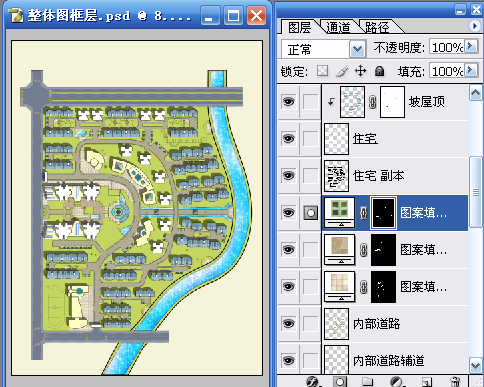

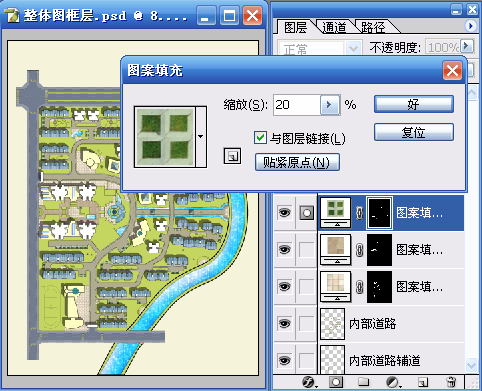

四、使用魔棒工具（W）配合“Shift”鍵在“整體圖框?qū)?rdquo;中將圖紙顯示的停車位的區域加選在一起，再利用快速蒙版（Q）的臨時用紅色著色功能進行檢查，檢查無誤后再次按（Q）鍵退出快速蒙版，接下來通過“圖層”——“新填充圖層”——“圖案”來添加“圖案填充”。選擇合適的圖案進行填充。結果和具體參數如圖13～圖17所示。



圖　13



圖　14





圖　15





圖　16





圖　17

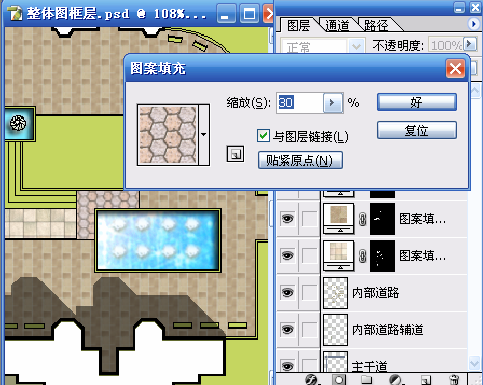

五、使用與前面相同的方法，通過魔棒工具（W）在“整體圖框?qū)?rdquo;中將圖紙顯示的剩下的不同鋪裝區域單獨選擇，再利用快速蒙版（Q）的臨時用紅色著色功能進行檢查，檢查無誤后再次按（Q）鍵退出快速蒙版，接下來通過“圖層”——“新填充圖層”——“圖案”來添加“圖案填充”。選擇合適的圖案進行填充。結果和具體參數如圖18～圖24所示。



圖　18





圖　19





圖　20



圖　21





圖　22





圖　23





圖　24
